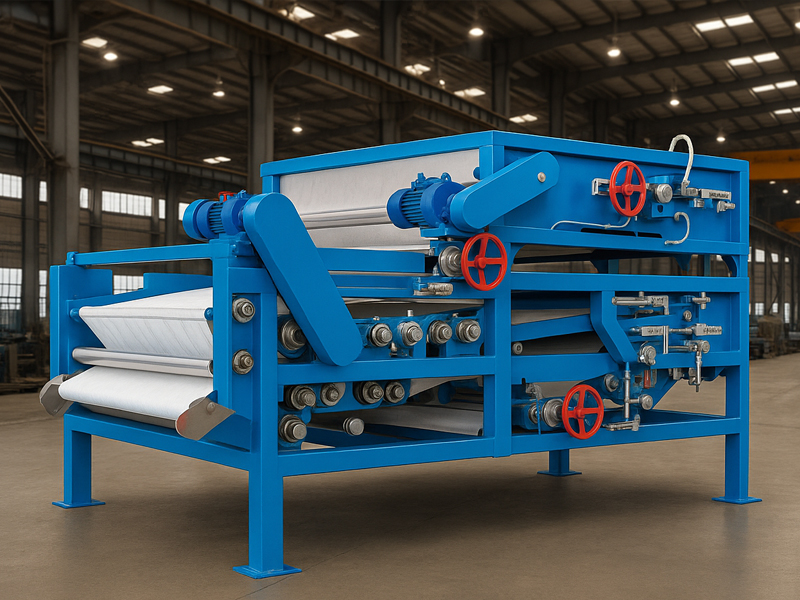

Máy Ép Bùn Băng Tải CHISHUN NBD-T (Three-Belt Press)
CHISHUN NBD-T là dòng ba băng (3-belt) kết hợp làm đặc bùn (thickening) và ép bùn áp lực (pressing) trên cùng một khung máy. Thiết kế này đặc biệt phù hợp với bùn loãng (0.5–1.5% DS) hoặc các hệ thống cần giảm diện tích & tối ưu nhân công, nhờ tiếp nhận bùn trực tiếp từ bể hiếu khí/tuyển nổi rồi tự làm đặc trước khi ép khô.
Điểm nổi bật (Key Features)
- 2 trong 1 (Thickener + Press): Làm đặc sơ bộ ngay trên băng số 1, sau đó chuyển qua cụm nêm và cụm ép đa con lăn để đạt độ khô cao hơn so với máy hai băng thông thường.
- Ba băng tải đồng bộ: Điều khiển biến tần cho từng băng, tối ưu thời gian lưu bùn và lực nén theo tính chất bùn thực tế.
- Hiệu suất vượt trội trên bùn loãng: Tiếp nhận trực tiếp bùn 0.5–1.5% DS, giảm nhu cầu bể đặc riêng, tiết kiệm đầu tư xây dựng.
- Rửa băng tự động, cân băng tự động: Dùng nước áp lực cao, có hệ thống căng băng khí/nhiên liệu nén và cảm biến lệch băng bảo vệ vải lọc.
- Khung inox 304/316 hoặc thép sơn epoxy: Chống ăn mòn, bền bỉ trong môi trường ẩm/hoá chất.
- Băng vải polyester nhập khẩu: Độ thoát nước cao, chịu mài mòn, thay lắp nhanh.
- Tiết kiệm OPEX: Thiết kế mô-đun, truyền động hiệu suất cao, giảm điện – nước – polymer.
Cấu tạo & Nguyên lý hoạt động
-
Băng làm đặc (Thickener Belt): Bùn loãng đã trộn polymer được phân phối đều lên băng; nước tự do tách ra nhờ trọng lực và rung lắc nhẹ → bùn tăng % rắn.
-
Vùng nêm (Wedge Zone): Bùn đặc chuyển sang băng ép, chịu lực nén ban đầu để ổn định cấu trúc bùn.
-
Vùng ép áp lực nhiều cấp (Multi-Roll Press): Hệ con lăn đường kính tăng dần tạo lực nén cao, tách tối đa nước còn lại → cho bánh bùn khô, đều.
-
Rửa băng & Cân chỉnh: Vòi rửa áp lực cao làm sạch vải lọc liên tục; hệ cân băng – căng băng tự động giữ băng chạy thẳng, bảo vệ mép vải.
Thông số kỹ thuật cơ bản (tham khảo)
| Thông số | Giá trị điển hình |
|---|---|
| Model | CHISHUN NBD-T (Three-Belt Press) |
| Cấp làm việc | Làm đặc + Ép (3 băng) |
| Chiều rộng băng | 1000 – 3000 mm |
| Lưu lượng đầu vào | 5 – 90 m³/h (tuỳ loại bùn & DS) |
| Hàm lượng rắn đầu vào | 0.5 – 3.0% DS |
| Độ khô sau ép | 22 – 34% DS (tuỳ loại bùn, polymer) |
| Công suất lắp đặt | 3.0 – 18.5 kW |
| Áp suất rửa băng | 0.3 – 0.6 MPa |
| Vật liệu khung | Inox 304/316 hoặc thép sơn epoxy |
| Điều khiển | PLC + biến tần, cân băng/căng băng tự động |
| Nguồn điện | 3P-380/400V-50Hz (hoặc theo yêu cầu) |
Ghi chú: Thông số có thể tùy biến theo mẫu bùn, mục tiêu % khô và không gian lắp đặt.
Lợi ích vận hành (Business Benefits)
- Giảm CAPEX: Không cần bể làm đặc riêng với bùn loãng → tiết kiệm diện tích & thiết bị phụ.
- Giảm OPEX: Tối ưu polymer & nước rửa, tiêu thụ điện thấp, giảm chi phí vận hành 10–20% so với cấu hình tách rời.
- Nâng % khô bánh bùn: Giảm khối lượng vận chuyển/xử lý cuối, tiết kiệm chi phí xử lý 30–50%.
- Tự động hoá cao: Ít nhân công, giảm rủi ro vận hành, dễ theo dõi qua PLC/SCADA.
Ứng dụng
- Dệt nhuộm, xi mạ, giấy – bột giấy, hóa chất, luyện kim
- Thực phẩm – thủy sản, chăn nuôi, tinh bột
- Khu công nghiệp, trạm xử lý đô thị, bệnh viện
- Các hệ thống bùn loãng sau DAF/bioreactor cần làm đặc + ép trong một bước
Phụ kiện/tuỳ chọn khuyến nghị
- Hệ keo tụ polymer tự động (bồn trộn – định lượng).
- Bơm bùn trục vít cấp ổn định cho thickener.
- Bộ thu gom bánh bùn: băng tải xả, vít tải.
- Bộ tuần hoàn nước rửa băng + cụm lọc bảo vệ vòi rửa.
- Tủ điều khiển chuẩn công nghiệp (Modbus/Profinet, kết nối SCADA).
Hỏi đáp nhanh (FAQ)
Q: Bùn loãng có cần bể đặc riêng không?
A: Với NBD-T, đa số trường hợp không cần — băng làm đặc tích hợp xử lý trực tiếp, chỉ cần điều chỉnh polymer và tốc độ băng.
Q: Độ khô đạt bao nhiêu?
A: Thực tế 22–34% DS, phụ thuộc loại bùn (hữu cơ/vô cơ), liều polymer và cài đặt con lăn.
Q: Tiêu hao nước rửa băng?
A: Tối ưu bởi vòi rửa áp lực cao và chu trình rửa theo tải; có thể bổ sung hệ tuần hoàn để giảm tiêu hao.
Kết luận
CHISHUN NBD-T là giải pháp ba băng tích hợp cho bùn loãng đến trung bình, nâng cao độ khô, giảm diện tích & chi phí, tối ưu cho nhà máy cần vận hành liên tục 24/7 với OPEX thấp. Đây là lựa chọn cân bằng nhất giữa hiệu suất, tự động hóa và tổng chi phí sở hữu.
